 | ? 檢測距離可選性范圍廣 ? 超高精度， 可靠性強 ? 規格：M8x30mm，M8x35mm， M8x45mm，M8x45mm-(M8-3針)，M8*53-(M12-4針)，M8x60mm-(M8-3針)， M8x70mm-(M12-4針) ? 重復精度：＜1% ? 產品認證：CE |
外觀 |  |  | ||||
尺寸 | M30×50mm-(M12-4針) | M30×55mm | ||||
感應距離 | 10mm±10% | 16mm±10% | 10mm±10% | 16mm±10% | 22mm±10% | |
安裝方式 | 埋入式(齊平) | 埋入式(齊平) | ||||
標準檢測物體 | 30*30*1mm(Fe) | 48*48*1mm(Fe) | 30*30*1mm(Fe) | 48*48*1mm(Fe) | 66*66*1mm(Fe) | |
外殼材質 | 不銹鋼 | 不銹鋼 | ||||
是否帶LED | 黃色LED | 黃色LED | ||||
工作電壓 | 10-30VDC | 10-30VDC | ||||
連波 | ＜10% | ＜10% | ||||
無負載電流 | ＜10mA | ＜10mA | ||||
最大負載電流 | 150mA | 150mA | ||||
漏電流 | ＜0.01mA | ＜0.01mA | ||||
電壓降 | ＜1.5V | ＜1.5V | ||||
開關頻率 | 500Hz | 300Hz | 500Hz | 300Hz | 150Hz | |
響應時間 | 0.5ms | 1ms | 0.5ms | 1ms | 1ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ||||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防護等級 | IP67 | IP67 | ||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | ||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
電短路/過載流保護 | YES / 180mA | YES / 260mA | YES / 180mA | YES / 260mA | ||
感應面材質 | PBT | PBT | ||||
連接方式 | M12插頭，4針 | ?5.0mm 2m PVC電纜線，3*0.33mm2 | ||||
重量 | 約4.6g | 約5.0g | ||||
型 號 | NPN常開 | LHJK-M30-50-M124-10NO | LHJK-M30-50-M124-16NO | LHJK-M30-55-Z32-10NO | LHJK-M30-55-Z32-16NO | LHJK-M30-55-Z32-22NO |
NPN常閉 | LHJK-M30-50-M124-10NC | LHJK-M30-50-M124-16NC | LHJK-M30-55-Z32-10NC | LHJK-M30-55-Z32-16NC | LHJK-M30-55-Z32-22NC | |
PNP常開 | LHJK-M30-50-M124-10PO | LHJK-M30-50-M124-16PO | LHJK-M30-55-Z32-10PO | LHJK-M30-55-Z32-16PO | LHJK-M30-55-Z32-22PO | |
PNP常閉 | LHJK-M30-50-M124-10PC | LHJK-M30-50-M124-16PC | LHJK-M30-55-Z32-10PC | LHJK-M30-55-Z32-16PC | LHJK-M30-55-Z32-22PC | |
外觀 |  |  |  | ||
尺寸 | M30x58mm | M30x60mm | M30x62mm-(M12-4針) | ||
感應距離 | 15mm±10% | 25mm±10% | 40mm±10% | 15mm±10% | |
安裝方式 | 非埋入式(非齊平) | 非埋入式(非齊平) | 非埋入式(非齊平) | ||
標準檢測物體 | 45*45*1mm(Fe) | 75*75*1mm(Fe) | 120*120*1mm(Fe) | 45*45*1mm(Fe) | |
外殼材質 | 不銹鋼 | 不銹鋼 | 不銹鋼 | ||
是否帶LED | 黃色LED | 黃色LED | 黃色LED | ||
工作電壓 | 10-30VDC | 10-30VDC | 10-30VDC | ||
連波 | ＜10% | ＜10% | ＜10% | ||
無負載電流 | ＜10mA | ＜10mA | ＜10mA | ||
最大負載電流 | 150mA | 150mA | 150mA | ||
漏電流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | ||
電壓降 | ＜1.5V | ＜1.5V | ＜1.5V | ||
開關頻率 | 400Hz | 150Hz | 80Hz | 400Hz | |
響應時間 | 0.5ms | 1ms | 2ms | 0.5ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | ||
重復精度 | <3.0%(Sr) | <5.0%(Sr) | <3.0%(Sr) | ||
防護等級 | IP67 | IP67 | IP67 | ||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | ||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | ||
電短路/ 過載流保護 | YES / 180mA | YES / 260mA | YES / 180mA | ||
感應面材質 | PBT | PA66 | PA66 | ||
連接方式 | ?5mm 2m PVC電纜線，3*0.33mm2 | ?5mm 2m PVC電纜線，3*0.33mm2 | M12插頭，4針 | ||
重量 | 約148.0g | 約175.0g | 約80.0g | ||
型 號 | NPN常開 | LHJK-M30-58-Z32-15NO | LHJK-M30-60-Z32-25NO | LHJK-M30-60-Z32-40NO | LHJK-M30-62-M124-15NO |
NPN常閉 | LHJK-M30-58-Z32-15NC | LHJK-M30-60-Z32-25NC | LHJK-M30-60-Z32-40NC | LHJK-M30-62-M124-15NC | |
PNP常開 | LHJK-M30-58-Z32-15PO | LHJK-M30-60-Z32-25PO | LHJK-M30-60-Z32-40PO | LHJK-M30-62-M124-15PO | |
PNP常閉 | LHJK-M30-58-Z32-15PC | LHJK-M30-60-Z32-25PC | LHJK-M30-60-Z32-40PC | LHJK-M30-62-M124-15PC | |
外觀 |  |  |  | |||
尺寸 | M12×50mm (M12-4針) | M12×50mm-(M12-4針) | M12×55mm | |||
感應距離 | 2.0mm±10% | 4.0mm±10% | 4.0mm±10% | 8.0mm±10% | 10.0mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | 非埋入式(非齊平) | |||
標準檢測物體 | 12*12*1mm(Fe) | 12*12*1mm(Fe) | 24*24*1mm(Fe) | 30*30*1mm(Fe) | ||
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | ||||
是否帶LED | 黃色LED | 黃色LED | ||||
工作電壓 | 10-30VDC | 10-30VDC | ||||
連波 | ＜10% | ＜10% | ||||
無負載電流 | ＜10mA | ＜10mA | ||||
最大負載電流 | 150mA | 150mA | ||||
漏電流 | ＜0.01mA | ＜0.01mA | ||||
電壓降 | ＜1.5V | ＜1.5V | ||||
開關頻率 | 1.5KHz | 800Hz | 1KHz | 500Hz | 100Hz | |
響應時間 | 0.1ms | 0.2ms | 0.2ms | 0.5ms | 1ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | ||||
重復精度 | ＜3.0%(Sr) | <3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防護等級 | IP67 | IP67 | ||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | ||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
電短路/過載流保護 | YES / 180mA | YES / 180mA | YES / 260mA | YES / 330mA | ||
感應面材質 | PBT | PBT | PBT | |||
連接方式 | M12插頭，4針 | M12插頭，4針 | ?4.0mm 2m PVC電纜線，3*0.15mm2 | |||
重量 | 約13.8g | 約12.7g | 約54.2g | |||
型 號 | NPN常開 | LHJK-M12-50-M124-2NO | LHJK-M12-50-M124-4NO | LHJK-M12-F50-M124-4NO | LHJK-M12-F55-Z32-8NO | LHJK-M12-F55-Z32-10NO |
NPN常閉 | LHJK-M12-50-M124-2NC | LHJK-M12-50-M124-4NC | LHJK-M12-F50-M124-4NC | LHJK-M12-F55-Z32-8NC | LHJK-M12-F55-Z32-10NC | |
PNP常開 | LHJK-M12-50-M124-2PO | LHJK-M12-50-M124-4PO | LHJK-M12-F50-M124-4PO | LHJK-M12-F55-Z32-8PO | LHJK-M12-F55-Z32-10PO | |
PNP常閉 | LHJK-M12-50-M124-2PC | LHJK-M12-50-M124-4PC | LHJK-M12-F50-M124-4PC | LHJK-M12-F55-Z32-8PC | LHJK-M12-F55-Z32-10PC | |
外觀 |  |  |  | ||||
尺寸 | M30x80mm-(M12-4針) | M30x82mm-(M12-4針) | M30x82-(M12-4針) | ||||
感應距離 | 10mm±10% | 16mm±10% | 22mm±10% | 15mm±10% | 25mm±10% | 40mm±10% | |
安裝方式 | 埋入式(齊平) | 非埋入式(非齊平) | |||||
標準檢測物體 | 30*30*1mm(Fe) | 48*48*1mm(Fe) | 66*6*1mm(Fe) | 45*45*1mm(Fe) | 75*75*1mm(Fe) | 120*120*1mm(Fe) | |
外殼材質 | 銅鍍鎳 | 銅鍍鎳 | |||||
是否帶LED | 黃色LED | 黃色LED | |||||
工作電壓 | 10-30VDC | 10-30VDC | |||||
連波 | ＜10% | ＜10% | |||||
無負載電流 | ＜10mA | ＜10mA | |||||
最大負載電流 | 150mA | 150mA | |||||
漏電流 | ＜0.01mA | ＜0.01mA | |||||
電壓降 | ＜1.5V | ＜1.5V | |||||
開關頻率 | 500Hz | 300Hz | 150Hz | 400Hz | 150Hz | 80Hz | |
響應時間 | 0.5ms | 1ms | 1ms | 0.5ms | 1ms | 2ms | |
開關遲滯 | ＜15%(Sr) | ＜15%(Sr) | |||||
重復精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | |||
防護等級 | IP67 | IP67 | |||||
工作環境溫度 | -25°C~+70°C | -25°C~+70°C | |||||
溫度漂移 | ＜10%(Sr) | ＜10%(Sr) | |||||
電短路/過載流保護 | YES / 180mA | YES / 180mA | YES / 260mA | ||||
感應面材質 | PBT | PBT | |||||
連接方式 | M12插頭，4針 | M12插頭，4針 | |||||
重量 | 約31.4g | 約31.8g | |||||
型 號 | NPN常開 | LHJK-M30-80-M124-10NO | LHJK-M30-80-M124-16NO | LHJK-M30-80-M124-22NO | LHJK-M30-F82-M124-15NO | LHJK-M30-F82-M124-25NO | LHJK-M30-F82-M124-40NO |
NPN常閉 | LHJK-M30-80-M124-10NC | LHJK-M30-80-M124-16NC | LHJK-M30-80-M124-22NC | LHJK-M30-F82-M124-15NC | LHJK-M30-F82-M124-25NC | LHJK-M30-F82-M124-40NC | |
PNP常開 | LHJK-M30-80-M124-10PO | LHJK-M30-80-M124-16PO | LHJK-M30-80-M124-22PO | LHJK-M30-F82-M124-15PO | LHJK-M30-F82-M124-25PO | LHJK-M30-F82-M124-40PO | |
PNP常閉 | LHJK-M30-80-M124-10PC | LHJK-M30-80-M124-16PC | LHJK-M30-80-M124-22PC | LHJK-M30-F82-M124-15PC | LHJK-M30-F82-M124-25PC | LHJK-M30-F82-M124-40PC | |
▊產品尺寸圖
M30×50mm-(M12-4針 | M30×55mm | M30x58mm | M30x60mm | M30x62mm-(M12-4針) |
 |  |  |  |  |
M12×50mm (M12-4針) | M12×50mm-(M12-4針) | M12×55mm | M30x80mm-(M12-4針) | M30x82mm-(M12-4針 |
 |  |  |  |  |
M30x82-(M12-4針) | ||||
 | ||||

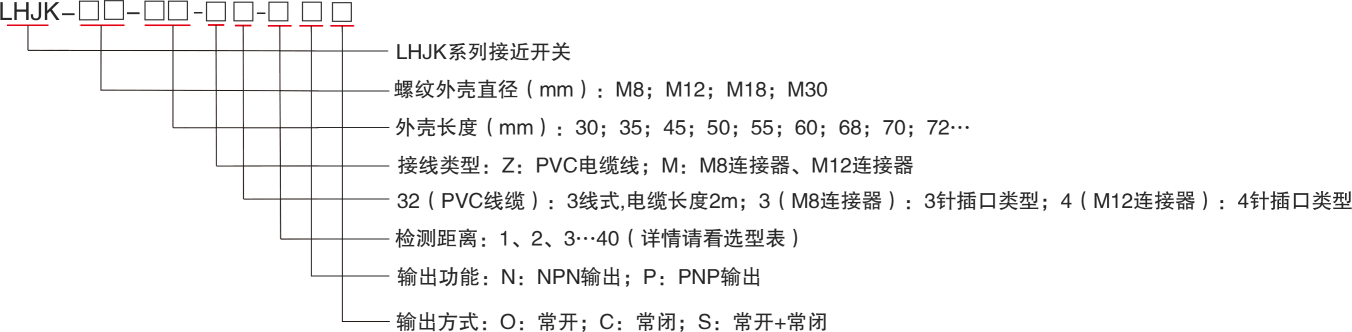

▊產品選型說明
| ▊ | 應用場景 |

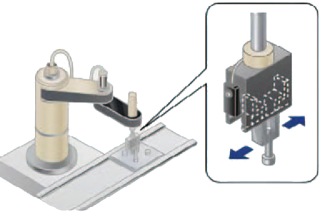

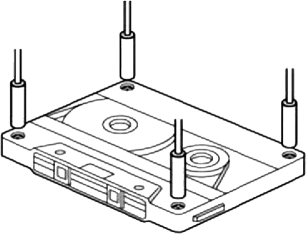

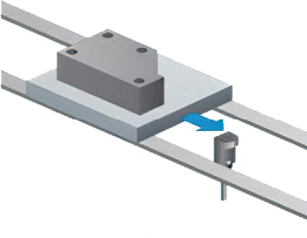

| 檢測磁帶上的螺絲 | 統計金屬工件數量 | 金屬托板的定位 | 確認鋁制托板通過 | 凸輪的檢測 | 機器人翅片夾頭的確認 |
 |  |  |  |  |  |
| ▊ | 接線圖 |

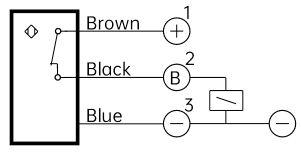

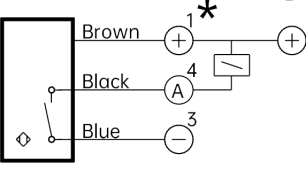

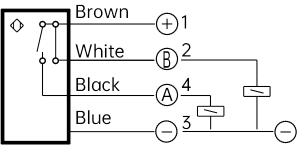

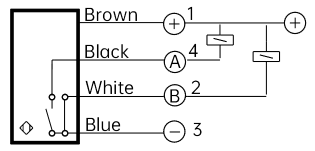

| DC NPN-N.0. | DC NPN-N.C. | DC PNP-N.O. | DC PNP-N.C. | DC NPN-N.O.& N.C. | DC PNP-N.O.&N.C. |
 |  |  |  |  |  |
