名稱

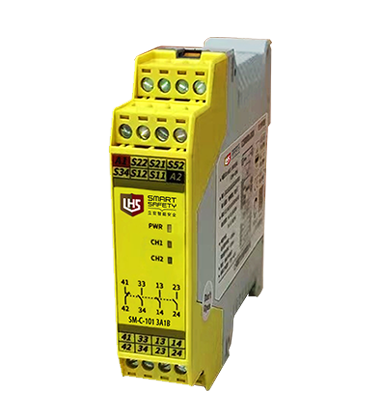

SM-C-101系列安全繼電器

SM-C-101系列安全繼電器

型號

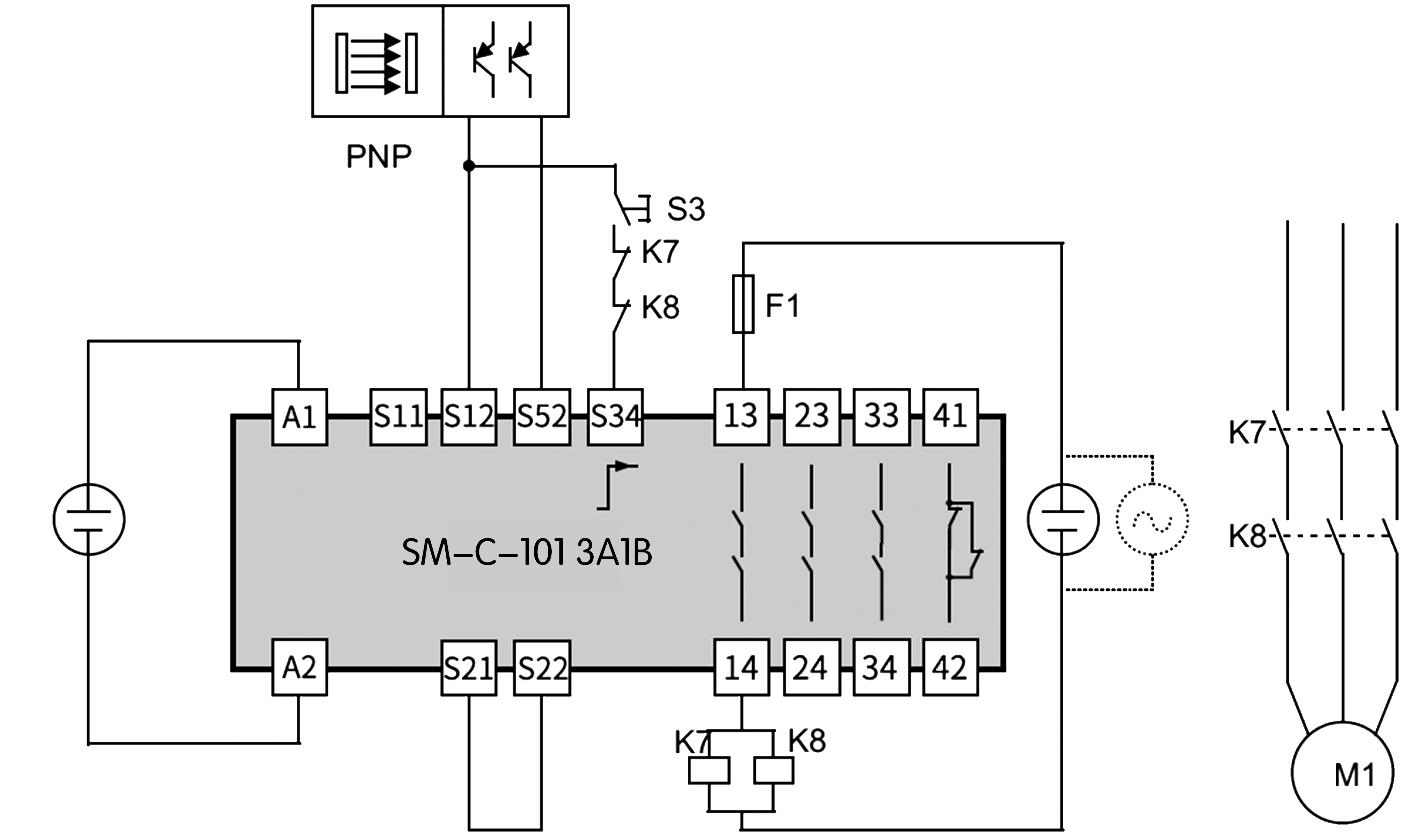

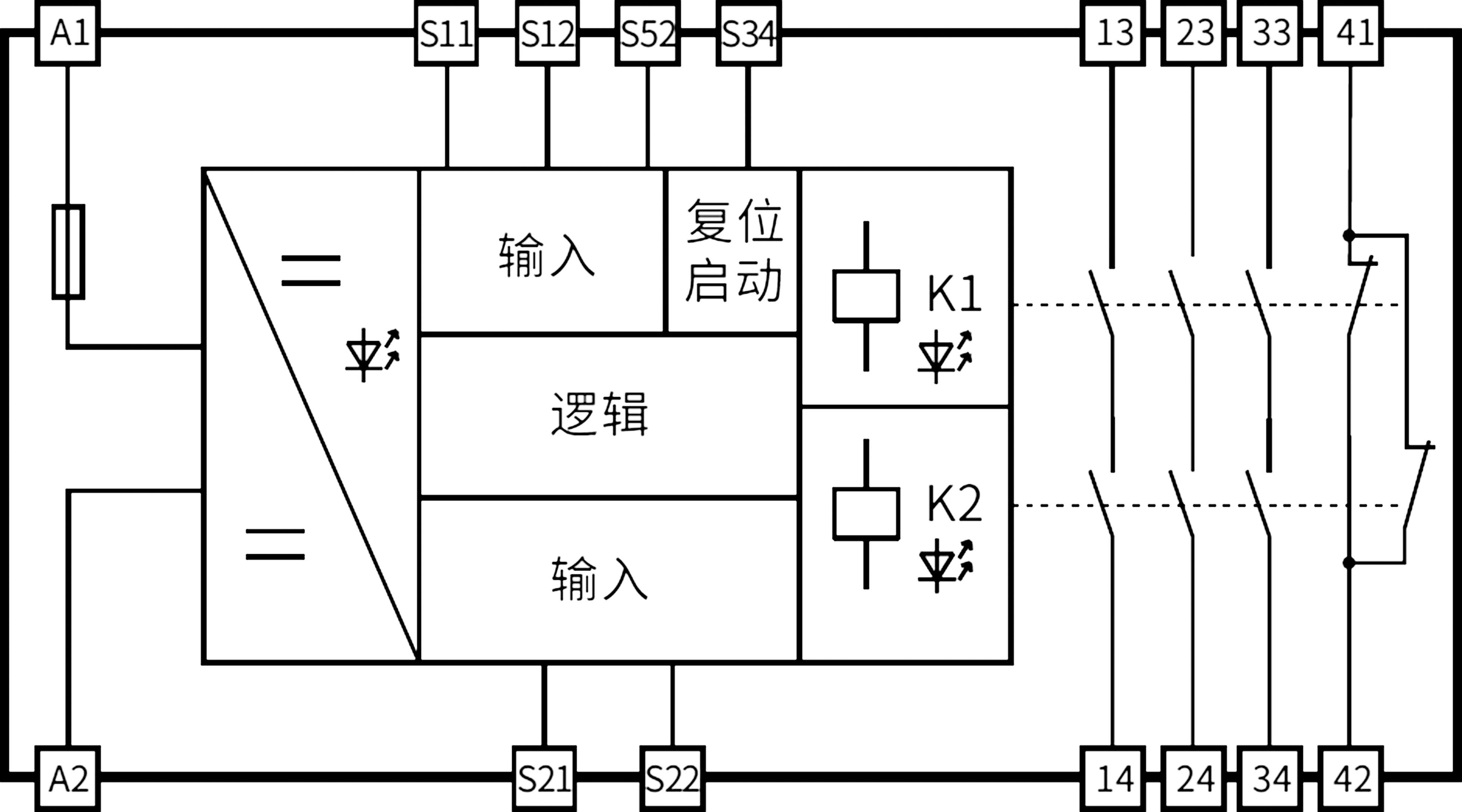

SM-C-101 3A1B

SM-C-101 3A1B.C

AgSnO2 + 0.2μm Au

13, 14, 23, 24, 33, 34, 41, 42

CH1,CH2(狀態指示）

觸點類型

強制導向

輸出特征

觸點熔絲保護

10AgL/gG， NEO ZED(常開觸點)

6AgL/gG， NEO ZED(常閉觸點)

觸電機械壽命

107次以上

切換容量(EN60947-5-1)

AC-15，5A/230V；DC-13，5A/24V

時間特征

吸合緩沖時間

急停操作：≤30ms

電源失效：≤100ms

≤300ms

釋放緩沖時間

-

≤30ms

恢復時間

急停操作：≤30ms

電源失效：≤100ms

≤100ms

電源短時中斷

-

20ms

環境特性

電磁兼容

EN 60947, EN 61000-6-2, EN 61000-6-4

振動頻率

10Hz~55Hz

振動幅度

0.35mm

使用溫度

-20℃~+60℃

儲存溫度

-40℃~+85℃

相對濕度

10%~90%

海拔高度

≤2000m

絕緣特性

過壓等級

Ⅲ

污染等級

2

額定絕緣電壓

250V AC

額定沖擊電壓

6000V (1.2/50us)

絕緣強度

1500V AC, 1min

電氣間隙和爬電距離

符合 EN 60947-1

認證

安全完整性等級

SIL3

性能等級

PLe

安全類別

Cat.4

說明

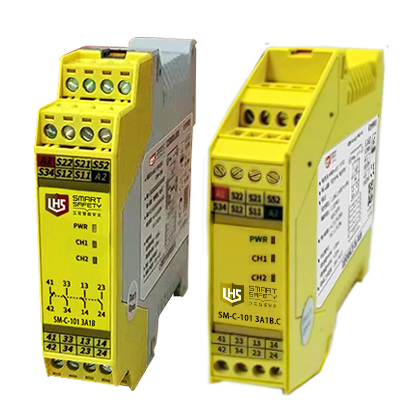

1.帶.C和不帶.C的內部的強導不一樣

2.帶.C的接線端子和插座是一體式的不可插拔，不帶.C的接線端子和插座是分開的

備注

(1)儀表接線采用可拆卸的接線端子;后綴帶.C儀表接線采用一體不可拆卸的接線端子;(2)輸入側導線的軟銅截面積必須大于0.5 mm?，輸出側必須2 大于1 mm?;

(3)導線裸露長度約為8mm，由M3螺釘鎖緊:

(4)輸出觸點必須提供足夠的熔絲保護連接:

(5)銅導線必須至少耐受75℃C環境溫度;

(6)端子螺釘會造成誤動作、發熱等，因此請按規定的轉矩擰緊,端子螺釘緊固轉矩:0.5Nm。

1.帶.C和不帶.C的內部的強導不一樣

2.帶.c的接線端子和插座是一體式的不可插拔，不帶.c的接線端子和插座是分開的
